Термопреобразователь ТСП-0889

Обозначение:

ТСП-0889

Производитель:

ПАО «Электротермометрия»

Под заказ

Отправить заявку

Уточнить цену

info@ruskransnab.ru

+7(495)021-33-83

Написать WhatsApp

Описание
Доставка
Отзывы и Вопросы(0)

Термопреобразователь ТСП-0889 предназначен для измерения температуры металла рабочей зоны термопластавтоматов (типа "KuASY" ) и на линиях производства химического волокна.

Технические характеристики
Рабочий диапазон измеряемых температур, °С для рис. 1, 2 для рис. 3	от -50 до 350 от -50 до 300
Условное обозначение НСХ преобразования (ГОСТ 6651-94)	100 П
Класс допуска	В
Схема соединений внутренних проводников	2
Показатель тепловой инерции, с, не более для рис. 1, 2 для рис. 3	10 20
Условное давление измеряемой среды Ру, МПа	0,1
Материал защитной арматуры	сталь 08Х13, сталь 08Х18Н10Т или сталь 12Х18Н10Т
Материал головки термопреобразователя (рис.1)	прессматери-ал АГ- 4В
Степень защиты от воздействия воды для рис.1, 2 для рис. 3	1РХ4 1Р00

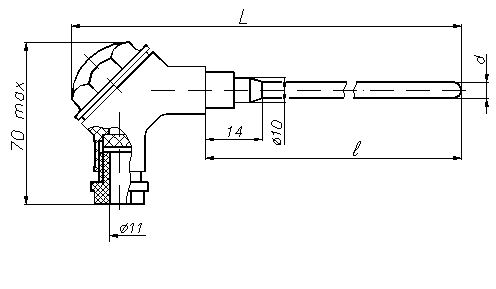

Габаритнве размеры термопреобразователя ТСП - 0889

Рис.1 Габаритнве размеры термопреобразователя ТСП - 0889

Схема габаритных размеров термопреобразователя ТСП - 0889

Рис.2 Схема габаритных размеров термопреобразователя ТСП - 0889

Схема термопреобразователя ТСП - 0889

Рис.3 Схема термопреобразователя ТСП - 0889

Габаритные размеры
Рис.1	l, мм	160	250		320	400
	L, мм	213	303		373	453
	d, мм	6
Рис.2	l, мм	60	160		320	630
	l_1,мм	85	185		345	655
	L, мм	340	440		600	785
	d, мм	-	5
Рис.3	l, мм	40		65
	l_1,мм	75		100
	L, мм	800, 1000		1000

Схемы соединений внутренних проводников

Рис.4 Схемы соединений внутренних проводников

Обозначение	Рис.	Размеры, мм				Условное обозначение НСХ преобра-зования	Материал защитной арматуры по ГОСТ 5632	Масса, г, не более
Обозначение	Рис.	d	L	l	l₁	Условное обозначение НСХ преобра-зования	Материал защитной арматуры по ГОСТ 5632	Масса, г, не более
БАУИ.405211.005	1	6	213	160	-	100П	Сталь 08Х13	80
-01			303	250				105
-02			373	320				125
-03			453	400				130
-04			213	160		Pt 100	Сталь 12Х18Н10Т	80
-05			303	250				105
-06			373	320				125
-07			453	400				130
-08	2	-	340	60	85	100П	Сталь 08Х18Н10Т	35
-09		5	440	160	185			42
-10			600	320	345			55
-11			785	630	655			85
-12		-	340	60	85	Pt 100		35
-13		5	440	160	185			42
-14			600	320	345			55
-15			785	630	655			85
-16	3	-	800	40	75	100П (Pt 100)	Сталь 08Х13 (сталь 12Х18Н9Т – для экспорта и тропиков)	75
-17			1000	40	75			80
-18			1000	65	100			85
