Прибор ППКП 019-2/4-2 (ППС-3М)

Категория:

Прибор ППКП 019-2/4-2 разработан для приема сигналов от ручных и автоматических пожарных извещателей с замыкающими и размыкающими контактами. Также данный пожарный приемно-контрольный прибор способен принимать сигналы и от активных извещателей пожарных серии ИП212-5, ДИП-3 и СП212-5 с совмещенными сигнальными и питающими цепями электрического питания. Дополнительные функции ППКП 019-2/4-2: подача информации «неисправность» и «пожар» на пульт централизованного наблюдения (ПЦН) и оповещатели через контакты реле, через автодозвон или через включение цепей АСПТ в режимах автоматического или ручного пуска.

Общий вид приемно-контролльного прибора ППКП

Рис. 1. Прибор ППКП

Прибор ППКП выполняется в двух исполнениях:

  • взрывозащищенное;
  • общепромышленное.

Взрывозащищенное исполнение имеет маркировку ППКП 019-2-2Ех и ППКП 019-2-4Ех.

Внешний вид прибора

Схема прибора ППКП 019-2-2

Рис. 2. ППКП 019-2-2

Схема прибора ППКП 019-4-2

Рис. 3. ППКП 019-4-2

Технические характеристики

Наименование параметра/Тип

ППКП 019-2-2

ППКП 019-4-2

Количество шлейфов, сигнализации, подключаемых к прибору

2

4

Напряжение выходное с прибора, В

9-14

9-14

Суммарный электрический ток внешней нагрузки на выходное напряжение, А не более

0,1

0,1

Потребляемая мощность, ВА не более

10

10

Диапазон питающих напряжений при питании от сети переменного тока, В

187-242

187-242

Диапазон рабочих температур, °С

-5….+40

-5…+40

Относительная влажность воздуха при температуре +40°С, %

93

93

Масса, кг не более

2,6

6

Размеры габаритные, мм

185х255х70

236х277х90

Полный срок службы, лет не менее

10

10

Устройство и принцип действия

Прибор изготавливается в виде настенного шкафа, в середине которого находятся: плата процессора, индикации и управления, клеммная колодка для подключения питания, аккумулятор, предохранители по цепям основного и резервного электропитания, тумблеры включения и колодка заземления. На плате процессора находятся клеммные колодки для внешнего подключения устройства.

Работа прибора заключается в непрерывном контроле электрических режимов в шлейфах сигнализации. В дежурном режиме параметры электрических токов в шлейфах сигнализации находятся в соответствующих пределах и прибор не создает сигналов тревожных сообщений.

В момент срабатывания любого извещателя ППКП переходит в режим «Пожар», а в момент короткого замыкания или обрыва – в режим «Неисправность».

Приемно-контрольный пожарный прибор ППКП 019-2/4-2

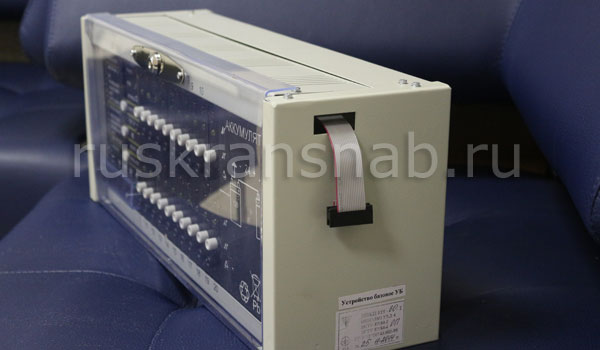

Рис. 4. Боковой вид приемно-контрольного пожарного прибора ППКП

Меры безопасности

  • обязательное надежное заземление с голым проводом, сечением не мене 1мм²;
  • обслуживающий персонал обязательно должен быть ознакомлен с инструкцией «Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации установок потребителей»
